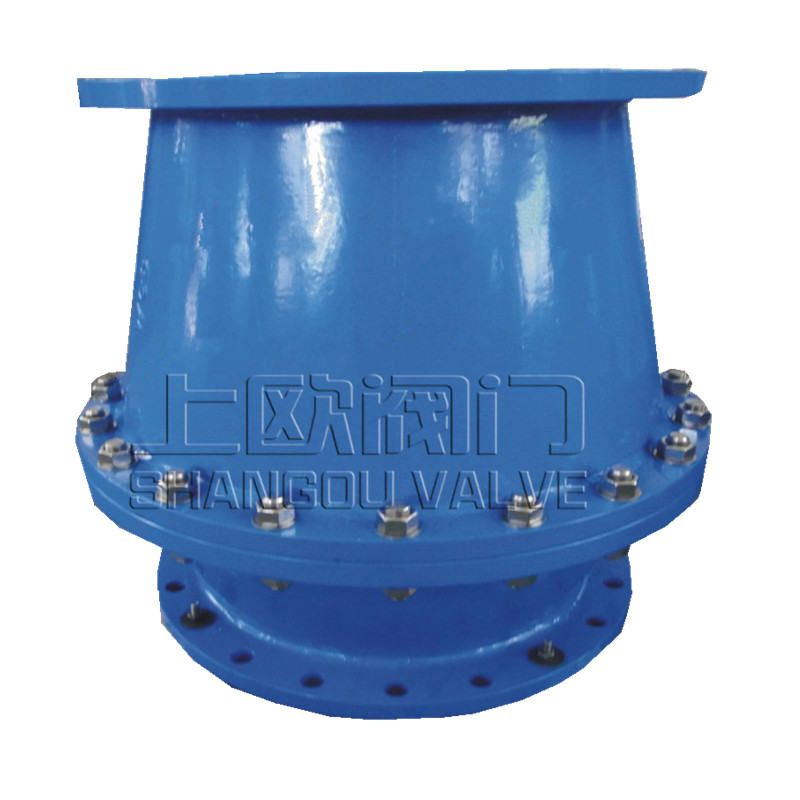

無磨損球形止回閥

產品簡述：
HQ45X無磨損球形止回閥采用橡膠包皮球?yàn)殚y瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。

更新時間：2021-09-01 09:53:38
瀏覽次數：1639

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
外形尺寸
零件材料
主要尺寸
注意事項

產品概述

HQ45X無磨損球形止回閥采用橡膠包皮球?yàn)殚y瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。

外形尺寸

HQ45X無磨損球形止回閥主要外形尺寸
公稱通徑	200	250	300	350	400	450	500	600	700	800	900	1000
L（mm）	550	650	750	850	950	1050	1150	1350	1450	1650	1900	2100
H（mm）	510	570	640	715	815	825	980	1155	1260	1350	1660	1700

零件材料

型號	公稱壓力（NPa）	試驗壓力（NPa）		工作溫度
		殼體	密封
HQ41X-10/16 HQ44X-10/16 HQ45X-10/16	1.0	1.5	1.1	≤80℃
	1.6	2.4	1.76

主要尺寸

HQ45X-10/16外型尺寸
公稱通徑	200	250	300	350	400	450	500	600	700	800	900	1000
L（mm)	550	650	698	781	914	978	978	1295	1448	1600	1760	1900
H(mm)	510	570	640	715	815	825	980	1155	1260	1350	1660	1700
連接尺寸	法蘭連接尺寸PN1.0MPA按GB4216.4-84；PN1.6MPA按GB4216.5-84標準

注意事項

止回閥的安裝應注意以下事頂

1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。

2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。

3、升降式垂直瓣止回閥應安裝在垂直管道上。

4、升降式水平瓣止回閥應安裝在水平管道上。
