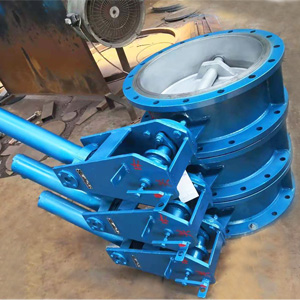

D741H、D743H法蘭式液動蝶閥

產品簡述：
D741H、D743H法蘭式液動蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質倒流及產生過大的水錘，以保護管路系統。

更新時間：2020-11-13 10:00:18
瀏覽次數：1600

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
技術參數
零部件材料
執行標準
連接尺寸
注意事項

產品概述

D741H、D743H法蘭式液動蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質倒流及產生過大的水錘，以保護管路系統。其功能是以一閥代兩閥（傳統的管路設計中以閘閥配止回閥或以普通蝶閥配止回閥），工恒閥門D741H、D743H法蘭式液動蝶閥采購三偏心結構：閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角a,故形成三偏心。蝶閥從0～90開啟，蝶板密封面會在開啟的瞬間立即脫離閥座封面，在其90～0關閉時，只有在關閉的瞬間，蝶板密封面才會接觸并壓緊閥座密封面，但可以通過外加驅動力矩的改變，實現對密封比壓的任意調整。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。

支架式蝶板結構：蝶板強度高，過流面積大，流阻小。

扭矩密封：三偏心的結構使蝶閥關閉時，其密封副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生。不僅消除了常規彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失，而且可以通過外中驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。

軟硬層疊式金屬密封結構：蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨組合，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。

密封圈：密封圈由壓板夾在蝶板上，易于安裝、調節和更換。閥桿的上、下部位裝有軸套，防止磨損和粘連，提高了使用壽命。

技術參數

D741H、D743H法蘭式液動蝶閥主要技術參數
公稱通經		1400-2400	1200-2400	500-2400	500-2400	500-1600
公稱壓力（MPa）		0.25	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.375	0.9	1.5	2.4	3.75
試驗壓力	密封試驗	0.275	0.66	1.1	1.76	2.75
適用介質		水
適用溫度（℃）		≤80℃
介質流速		3m/s

零部件材料

D741H、D743H法蘭式液動蝶閥主要零部件材料
零件名稱	材料
閥體、蝶板	灰鑄鐵、球墨鑄鐵、碳素鋼
閥軸	不銹鋼
密封圈	不銹鋼、NBR
填料	NBR

執行標準

D741H、D743H法蘭式液動蝶閥執行標準
制造標準	JB/TB527-97、GB/T 12238-89
法蘭標準	GB/T 17241.6-1998、GB2555-2556-81
結構長度標準	GB12221-89
檢驗標準	?GB/T 13927-92

連接尺寸

D741H、D743H-6/10/16法蘭式液動蝶閥主要外形連接尺寸
DN	PN	D	D1	B	L	A	B	H
500	1.0	670	620	43	229	720	1650	1360
600	1.0	780	725	48	267	720	1730	1390
700	1.0	895	840	54	392	720	1800	1445
800	1.0	1015	950	58	318	720	1870	1485
900	1.0	1115	1050	61	330	720	2070	1865
1000	1.0	1230	1160	67	410	755	2165	1930
1200	1.0	1455	1380	65	470	905	2265	2030
1400	1.0	1675	1590	68	530	905	2665	2270
1200	0.6	1405	1340	65	470	755	2365	2025
1400	0.6	1630	1560	68	530	755	2665	2270
1600	0.6/0.25	1830	1760	68	600	905	2940	2380
1800	0.6/0.25	2045	1970	70	670	905	3325	2470
2000	0.25	2265	2180	54	760	905	3660	2370
2200	0.25	2475	2390	60	840	1123	4325	2940
2400	0.25	2685	2600	62	910	1123	4530	3000

注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
